Як визначити робочу напругу світлодіода

При ремонті підсвічування, заміні елементів на платі або збиранні простої LED-схеми одне з перших питань – яка робоча напруга світлодіода та як його дізнатися без помилок. Неправильно підібраний вольтаж світлодіода майже завжди закінчується перегріванням, втратою яскравості або миттєвим виходом з ладу. У цій статті розберемося, як визначити напругу світлодіода на практиці, на що звертати увагу та як уникнути типових помилок.

Яка напруга у світлодіода

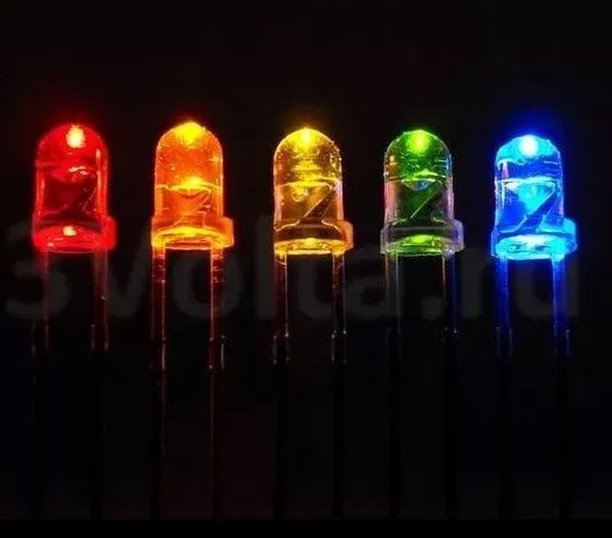

Напруга світлодіода – це значення, у якому він стабільно світиться без навантаження. Зазвичай йдеться про пряму напругу світлодіода, тобто падіння напруги за нормальної роботи. Воно залежить від типу кристала, кольору свічення та конструкції корпусу. Типові напруги світлодіодів виглядають так:

• червоні, жовті – 1,8-2,2;
• зелені - 2,0-3,0 В;
• сині та білі – 2,8-3,4 Ст.

Але якщо використовуються smd світлодіоди, наприклад, у підсвічуваннях телевізорів або моніторів, значення можуть відрізнятися залежно від серії та виробника, тому орієнтуватися лише на колір недостатньо.
Скільки вольт має світлодіод?

Щоб визначити вольтаж світлодіода є кілька надійних способів. Найпростіший – вивчити маркування та документацію, якщо воно доступне. Але як дізнатися, на яку напругу розрахований світлодіод без даташиту? Робочі методи:

• вимірювання мультиметром у режимі перевірки діодів;
• підключення до лабораторного блоку живлення з обмеженням струму;
• аналіз схеми, з якої був випаяний елемент

Так можна визначити вольтаж світлодіода і зрозуміти, за якого значення він починає стабільно світитися без перегріву.

Як дізнатися потужність світлодіоду

Напруга світлодіода безпосередньо пов'язана зі струмом. Саме їхнє поєднання визначає потужність. Формула проста: потужність = напруга × струм. Наприклад, якщо робоча напруга світлодіода 3, а струм 0,3 А, то потужність становить близько 0,9 Вт.

Чому це важливо? Якщо не зважати на струм, можна помилково подати правильну напругу, але з надлишковим навантаженням. В результаті світлодіод швидко деградує навіть якщо вольтаж виглядає коректним.
Скільки електроенергії споживає світлодіод

Енергоспоживання особливо важливе при ремонті підсвічування та виборі драйверів. Один і той же світлодіод при різному струмі споживатиме різну кількість енергії. Тому при розрахунках враховують як напруги світлодіодів, а й режим роботи схеми. На практиці це допомагає:

• правильно підібрати блок живлення;
• уникнути перегріву доріжок та плат;
• збільшити термін служби світлодіодів.

Напруга та потужність світлодіода: коротко про головне

Якщо підсумувати, то визначити вольтаж світлодіода означає забезпечити йому довгу і стабільну роботу. Завжди зважайте на пряму напругу світлодіода, контролюйте струм і не покладайтеся на «приблизні» значення. Особливо це актуально, якщо ви використовуєте smd світлодіоди, які чутливі до перевантажень та помилок при підключенні. Тільки грамотний підхід до вимірювань та підбору параметрів дозволяє уникнути шлюбу, прискорити ремонт та отримати передбачуваний результат.
